角度头 Classic系列

整体性角度头

无论重切削场合还是精密加工场合,帕莱克公司致力于为客户提供高品质的产品及专业的加工解决方案,全系列产品拥有50多年的设计经验,解决了成千上万的产品 生产问题,始终确保产品的高品质及稳定性。帕莱克以卓越的技术,提供理想的解决方案及优质的服务,满足客户的需求。

紧凑的结构设计及优越的产品特性: 高性能、高转速、高寿命。

ATC-自动换刀系列

ATC系列角度头可以实现加工中心自动换刀的功能,角度头可以在轴向进行0到360°的位置调整。FMU系列角度头的输出轴可以实现±90°范围内的角度设置。

MTC-手动换刀系列

MTC手动换刀系列角度头通过万能法兰盘与机床主轴相连接,FMU系列角度头的输出轴 可以实现±90°范围内的角度设置。

整体式

确保高刚性

内冷定位销

通过定位销实现自动换刀及内部冷却.

角度头壳体

壳体采用特殊的合金钢制作,经过先进的热处理工艺,具有高刚性和抗腐蚀性能。

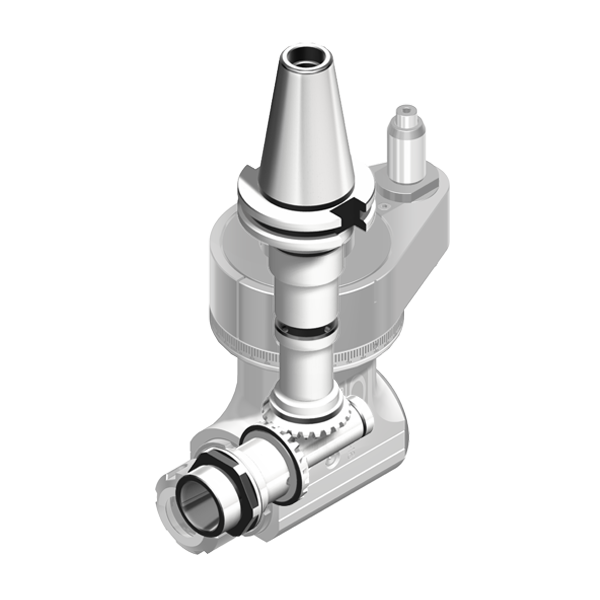

格里森齿轮

格里森精磨螺旋伞齿轮,每一对齿轮的参数都经过计算机的严格筛选与比对,实现高扭矩传输。低噪音,耐高温,使用寿命长久。

轴承

  • 内部装配精密预载轴承,精度达到ABEC9级以上,并通过油脂润滑,使用寿命长久。


刻度环

刻度环

输出类型

ER弹簧夹套(标准型)

侧固式类型

芯轴类型

非标定制

规格

  • ATC - G90 系列

    适用于钻孔、铣削及攻丝

  • ATC - G90L 系列

    加长系列适用于更深部位加工

  • ATC - G90 RI 系列

    适用于内冷刀具加工

  • ATC - GMU 系列

    输出端0°~90°可调

    用于斜向钻孔、铣削及攻丝


  • MTC - G90 系列

    适用于钻孔、铣削及攻丝

  • MTC - G90L 系列

    加长系列适用于更深部位加工

  • MTC - GMU 系列

    输出端0°~90°可调

    用于斜向钻孔、铣削及攻丝


  • MTC - GMU S50 系列

    刀柄输出端360°可调及自由定位

视频

附件

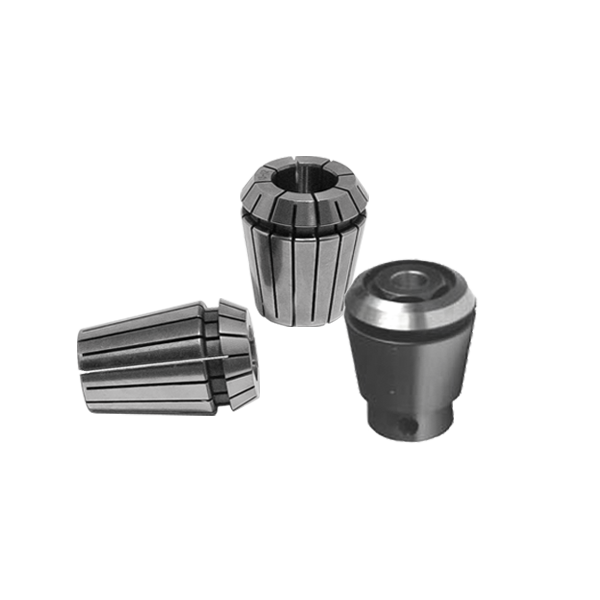

  • 夹套

    ER-DIN 6499 / ET1

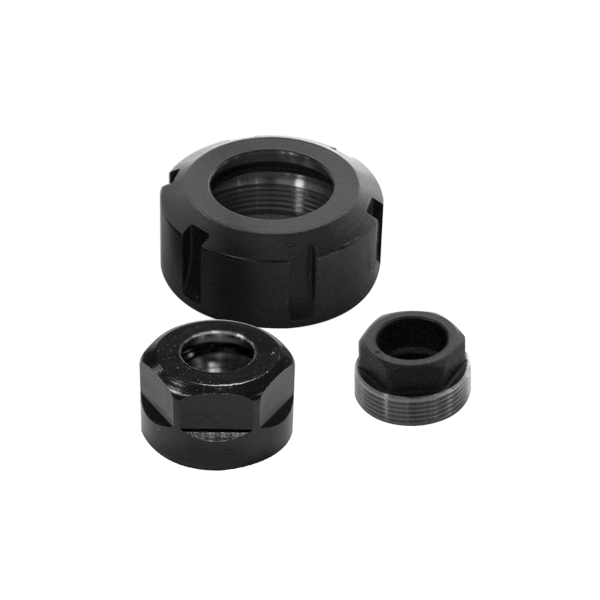

  • 螺母

    ER-DIN 6499 / ET1

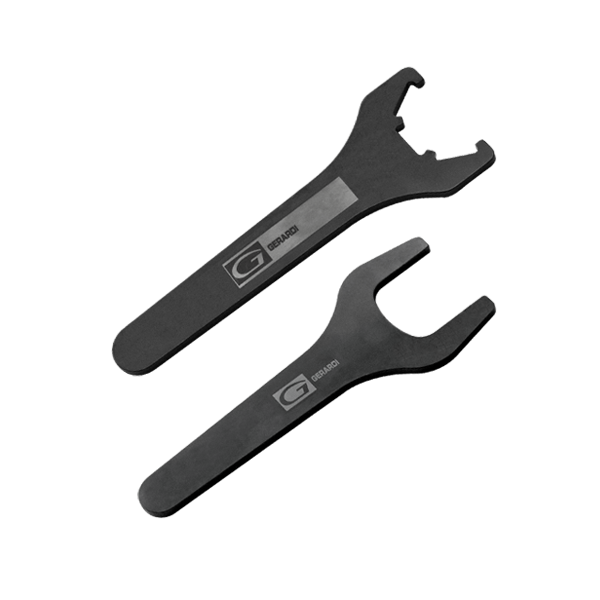

  • 扳手

    ES (六方) - STD (标准)

  • 一体式刀柄和轴

    驱动柄及轴表面硬化处理,一体式增强切削抗力.

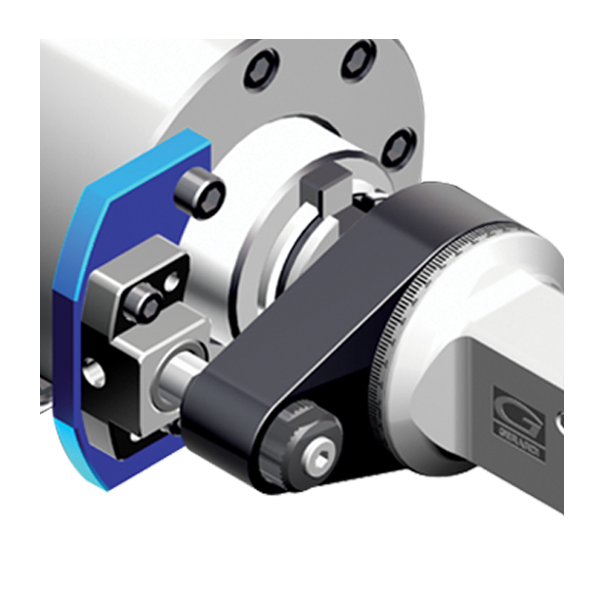

  • 制动块

    固定角度头的旋转方向,确保加工稳定性、高精度定位及可重复性的自动换刀。

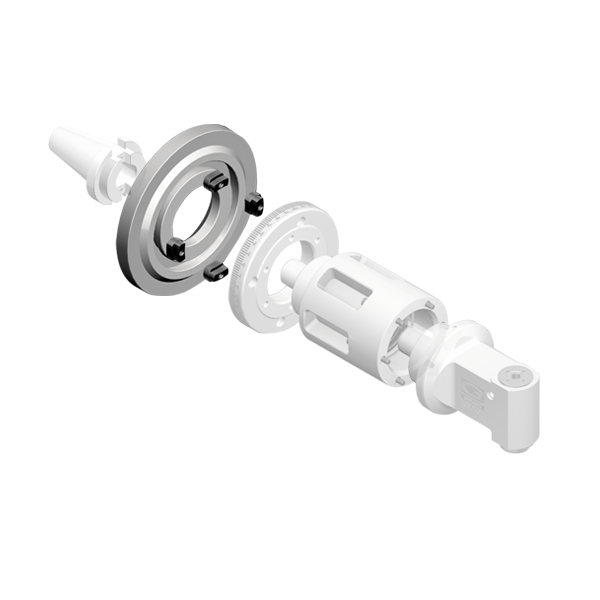

  • 加长法兰

    MTC系列通过增加加长法兰以实现更长悬伸的加工要求。

产品目录查看完整工具目录
